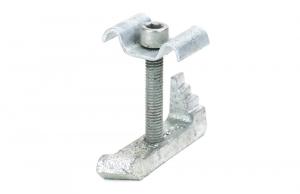

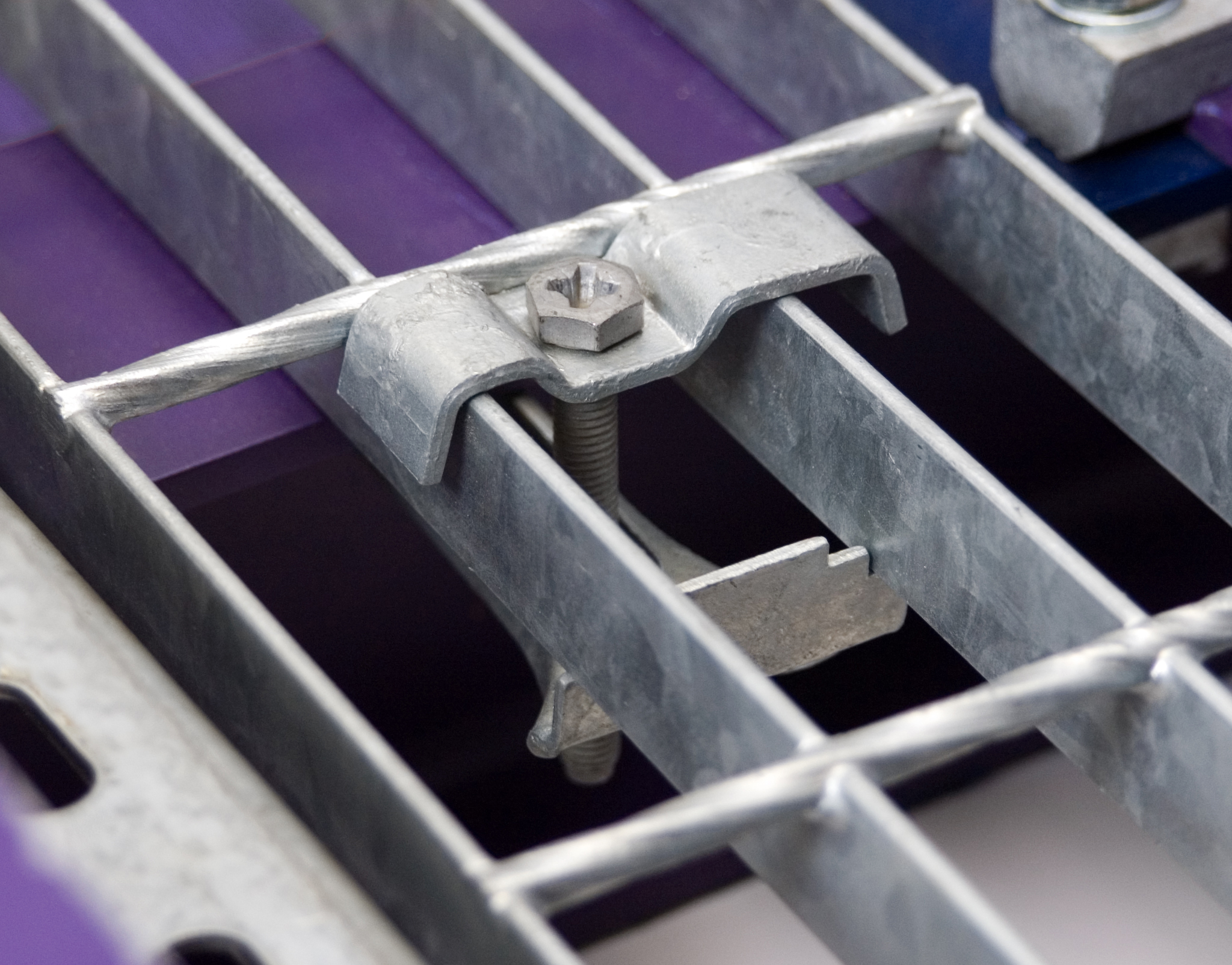

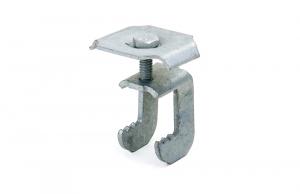

Gratefix钢格板安装夹
经济高效的钢结构隔栅板固定夹

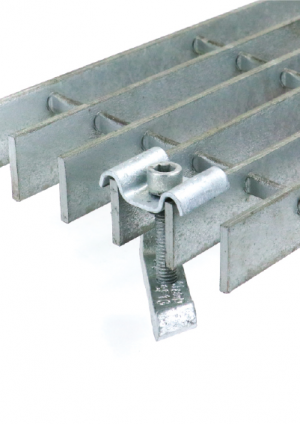

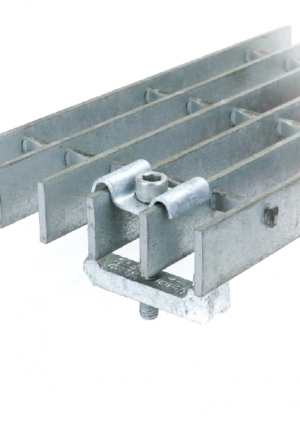

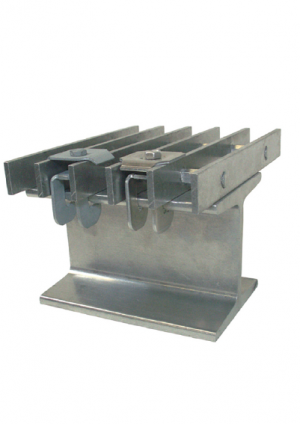

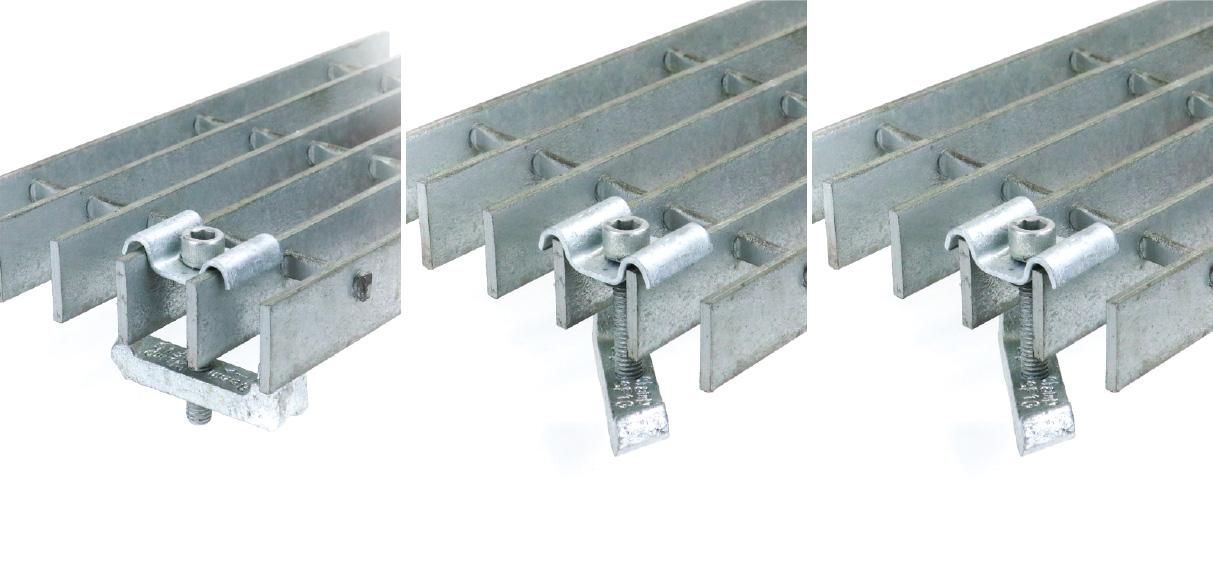

Gratefix是一种重型固定装置，允许将开放式地板格栅仅从顶部固定到支撑钢结构上。 Gratefix具有铸造底部部件，可提供额外的强度以夹紧钢结构法兰。Gratefix有多种不同的款式可供选择，以适应光栅尺寸和应用。机械镀锌M10版本配有对称顶部支架，适用于30毫米 ctrs 光栅，或配有偏置支架，适用于英国最常见的 30-41 毫米 ctrs 光栅。M08 版本还提供304级不锈钢材质，配有顶部支架，适合30毫米中心。
- 机械镀锌可锻铸铁
- 304级不锈钢
- 只需从顶部即可轻松安装
- 无需钻孔、攻丝或焊接
- 可以轻松地重新定位或提升格栅
- 无需特殊工具或熟练劳动力
- 无需接触底部

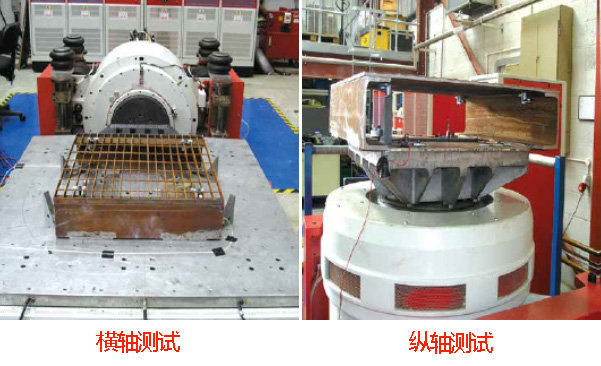

- 经过TÜV振动条件测试
Gratefix钢格板安装夹演示视频

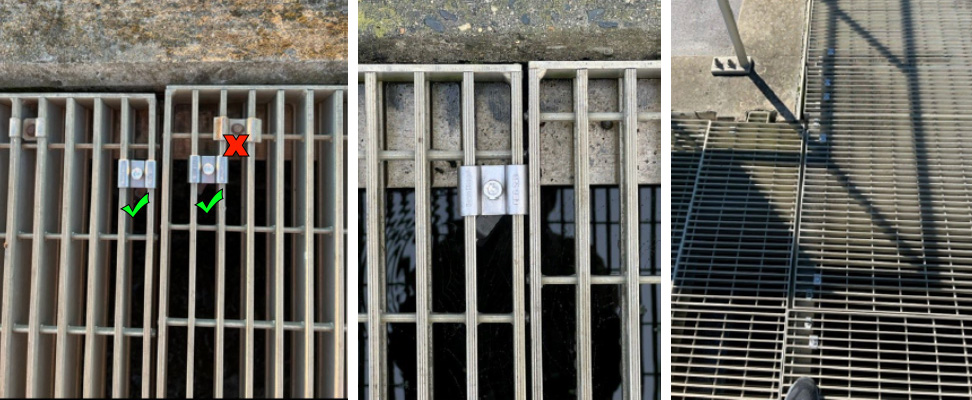

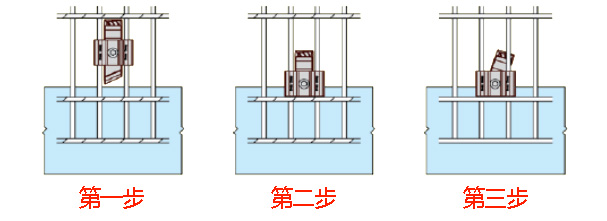

Gratefix钢格板固定夹安装示意图
Gratefix产品规格
| 产品代码 | 材质/表面处理 | 螺杆直径 | 适合光栅棒中心 | 适合光栅条深度（mm） | 拧紧扭矩（Nm） |
| GF3 S08 总成 | 选项一 | M08 | 30mm | 50 | 8 |
| GF1 G10 总成 | 选项二 | M10 | 30 to 41mm | 50 | 5 |

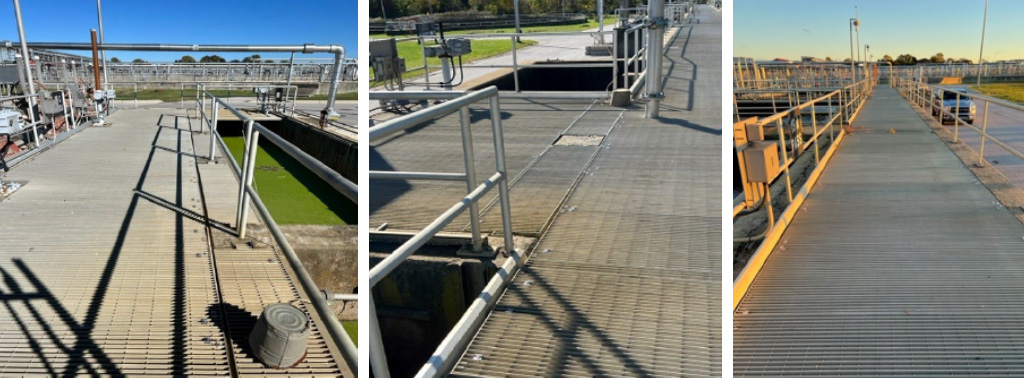

Gratefix实际场景应用
